В ИЦ "Авелит" поступил запрос от Заказчика на разработку схемы и технологии Na-катионитовой водоподготовительной установки (ВПУ) номинальной производительностью 3 м3/ч (максимальной 6 м3/ч) с подогревом воды до 70-90 °C, удалением воздуха для снижения содержания кислорода в горячей воде, вводом нейтрализатора кислорода, коррекционной обработкой подпитки с поддержанием рН на заданном уровне.

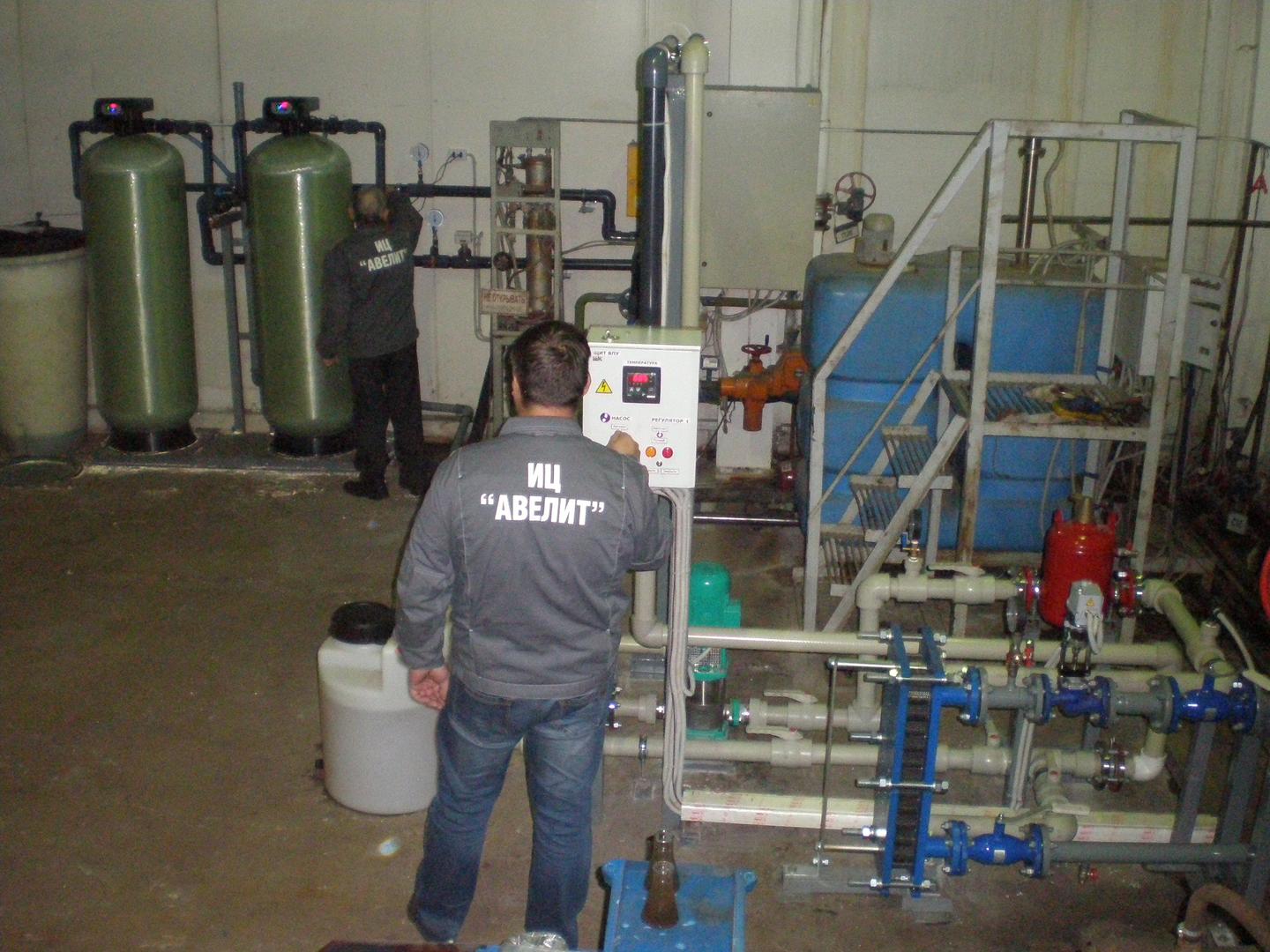

Cпециалистами ИЦ "Авелит" была смонтирована ВПУ "под ключ": с проектированием, комплектацией, строительно-монтажными и пуско-наладочными работами, вводом ВПУ в эксплуатацию и выпуском тех. отчета, режимной карты и инструкции.
Технология обработки исходной воды на ВПУ описывается ниже:

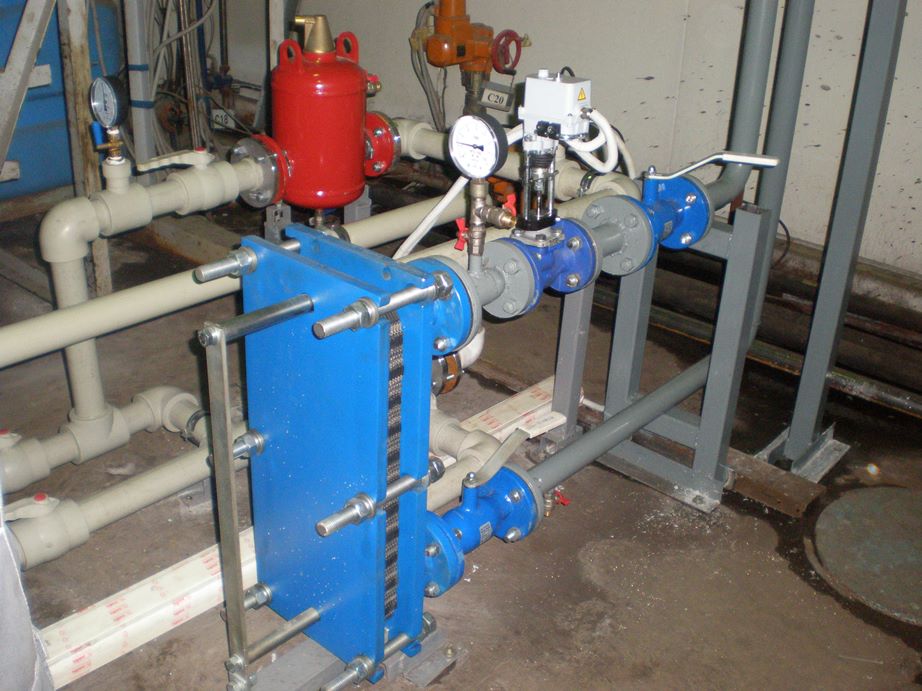

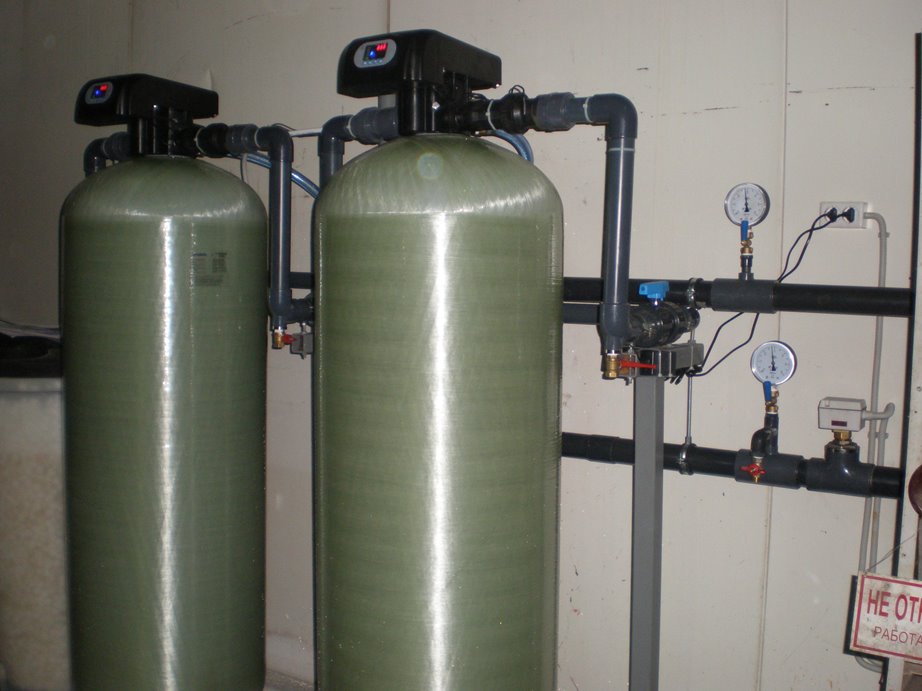

Исходная водопроводная вода подается во входной коллектор фильтров и поступает в Na-катионитовые фильтры, где умягчается от солей жесткости. Умягченная вода собирается в выходном коллекторе фильтров, а затем подается на пластинчатый теплообменник (ПТО) и сепаратор. В ПТО умягченная вода нагревается до заданной температуры 70-90 °C с помощью тепла воды из теплосети. Горячая вода из прямой теплосети проходит через регулирующий клапан и ПТО, после чего возвращается в обратную теплосеть. При нагреве умягченной воды растворимость кислорода существенно снижается, и он выделяется в виде мелких пузырьков, отделяемых в сепараторе на кольцах Палля и удаляемых затем через автоматический воздушник. Частичное удаление кислорода из исходной воды сокращает затраты на дозирование реагента для химической нейтрализации кислорода. Подогрев подпиточной воды увеличивает скорость реакции и эффективность дозирования коррекционного реагента. Основной поток воды протекает помимо повышающего насоса ВПУ: в случае снижения давления на выходе ВПУ ниже нижнего подпиточного (например, при пониженном давлении исходной воды или при работе ВПУ с максимальной нагрузкой) включается насос повышения давления.

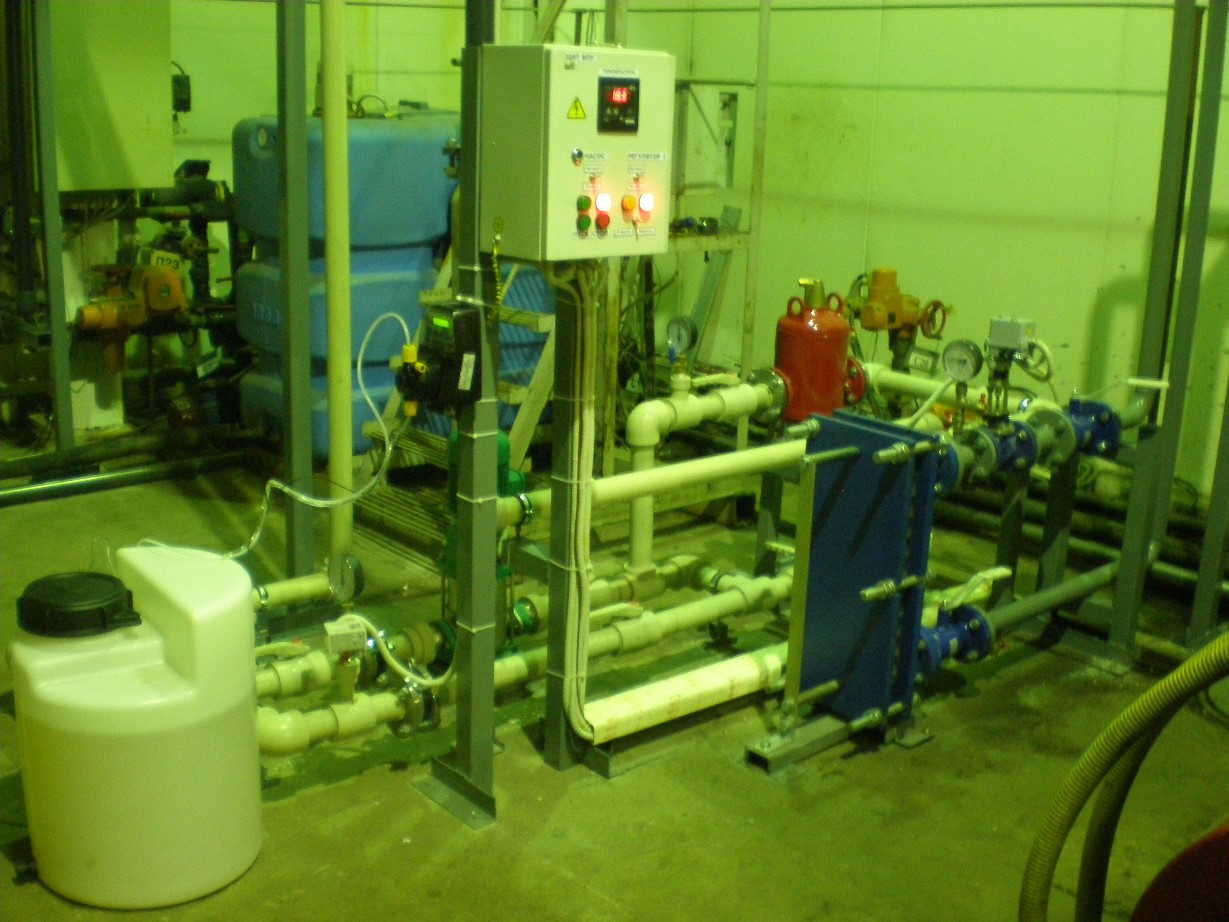

Для уменьшения процессов коррозии теплосети и котлов на ВПУ организовано дозирование коррекционных реагентов типа АМИНАТ КО-2 и КО-5. Дозирование производится в подпиточный трубопровод с помощью двух реагентных узлов, состоящих из полиэтиленовых баков-мерников и насосов-дозаторов. Оба насоса-дозатора обеспечивают дозирование пропорциональное объему подпиточной воды, получая управляющие импульсы со счетчика-расходомера на подпиточной линии.

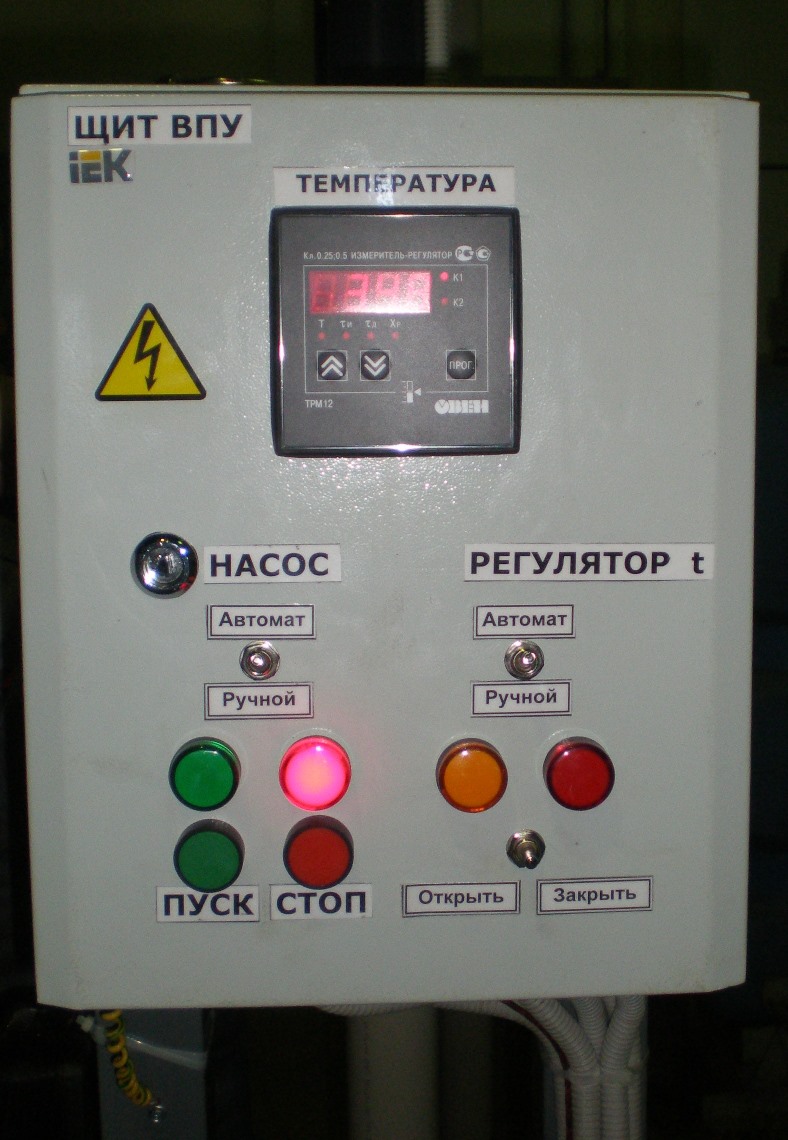

На ВПУ применена комплексная система автоматического контроля, регулирования и защиты оборудования для обеспечения режима непрерывной работы без постоянного наблюдения оператором:
автоматическая регенерация фильтров после пропуска заданных объемов умягченной воды;
автоматическая блокировка одновременного выхода фильтров на регенерации;
автоматическое регулирование температуры умягченной воды;
защита теплообменника от перегрева и гидроударов при отсутствии подпитки путем автоматического закрытия регулятора температуры;
автоматическое включение и выключение дополнительного насоса при пониженном/повышенном давлении в линии подпитки (с защитой от «сухого хода»).
