Заказчик обратился в ИЦ "Авелит" за разработкой схемы и технологии Na-катионитовой водоподготовительной установки (ВПУ) номинальной производительностью 18 м3/ч (максимальной 20 м3/ч) с подогревом воды до 65 °C, удалением воздуха для снижения содержания кислорода в горячей воде, вводом нейтрализатора кислорода, коррекционной обработкой подпитки с поддержанием рН на заданном уровне.

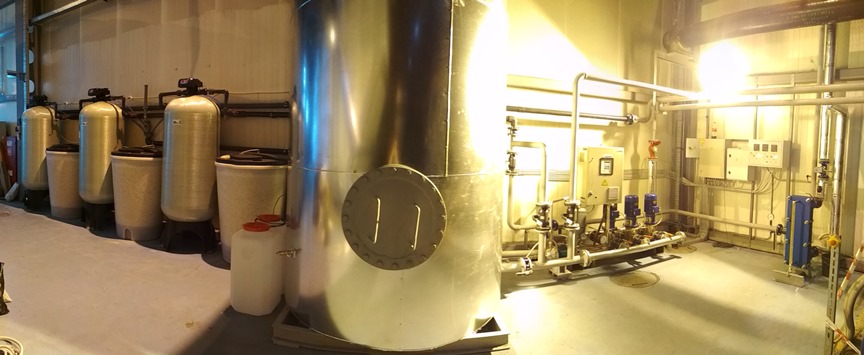

Cпециалистами ИЦ "Авелит" была смонтирована ВПУ "под ключ": с проектированием, комплектацией, строительно-монтажными и пуско-наладочными работами, вводом ВПУ в эксплуатацию и выпуском тех. отчета, режимной карты и инструкции.
Технология обработки исходной воды на ВПУ описывается ниже:

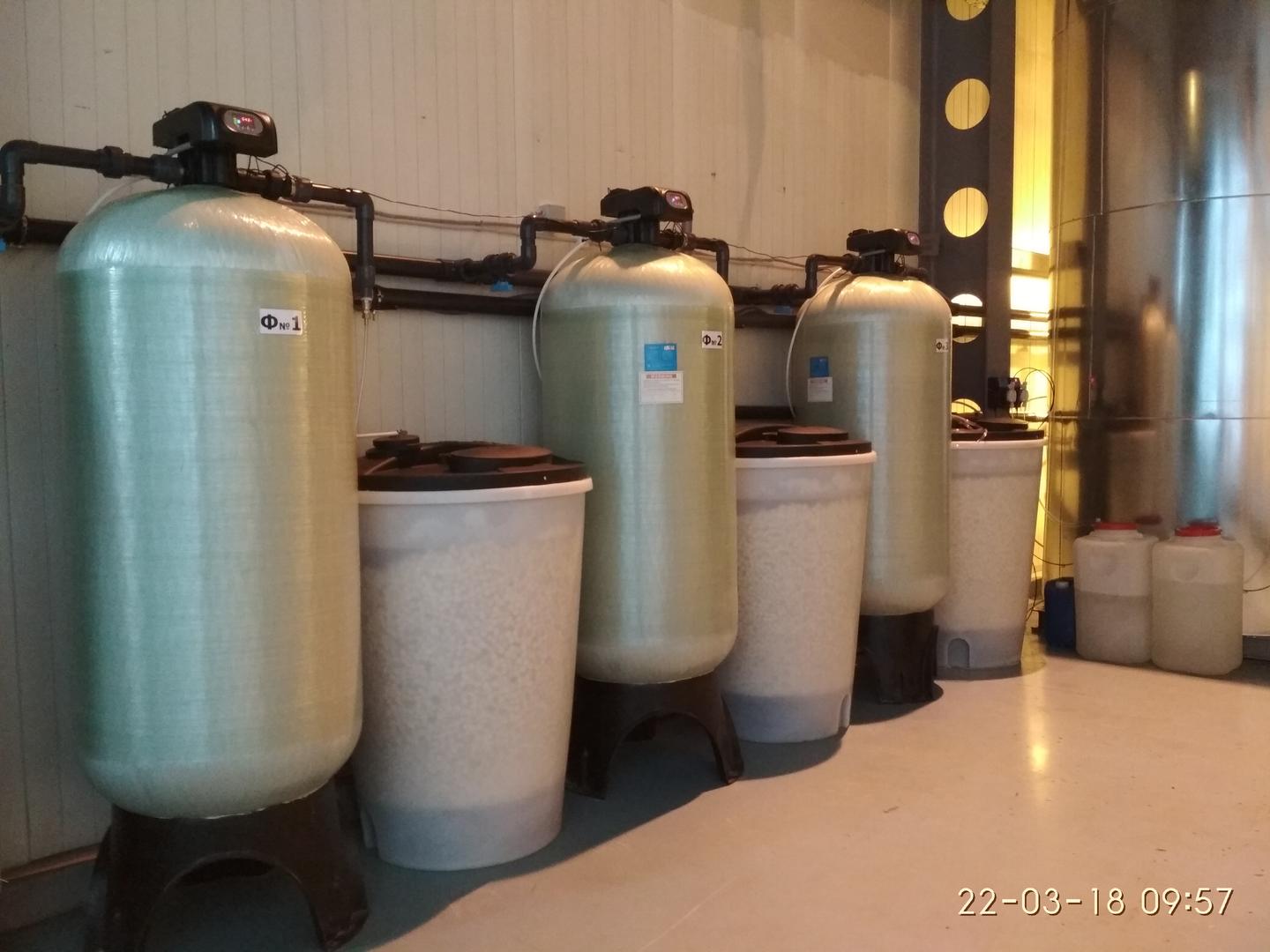

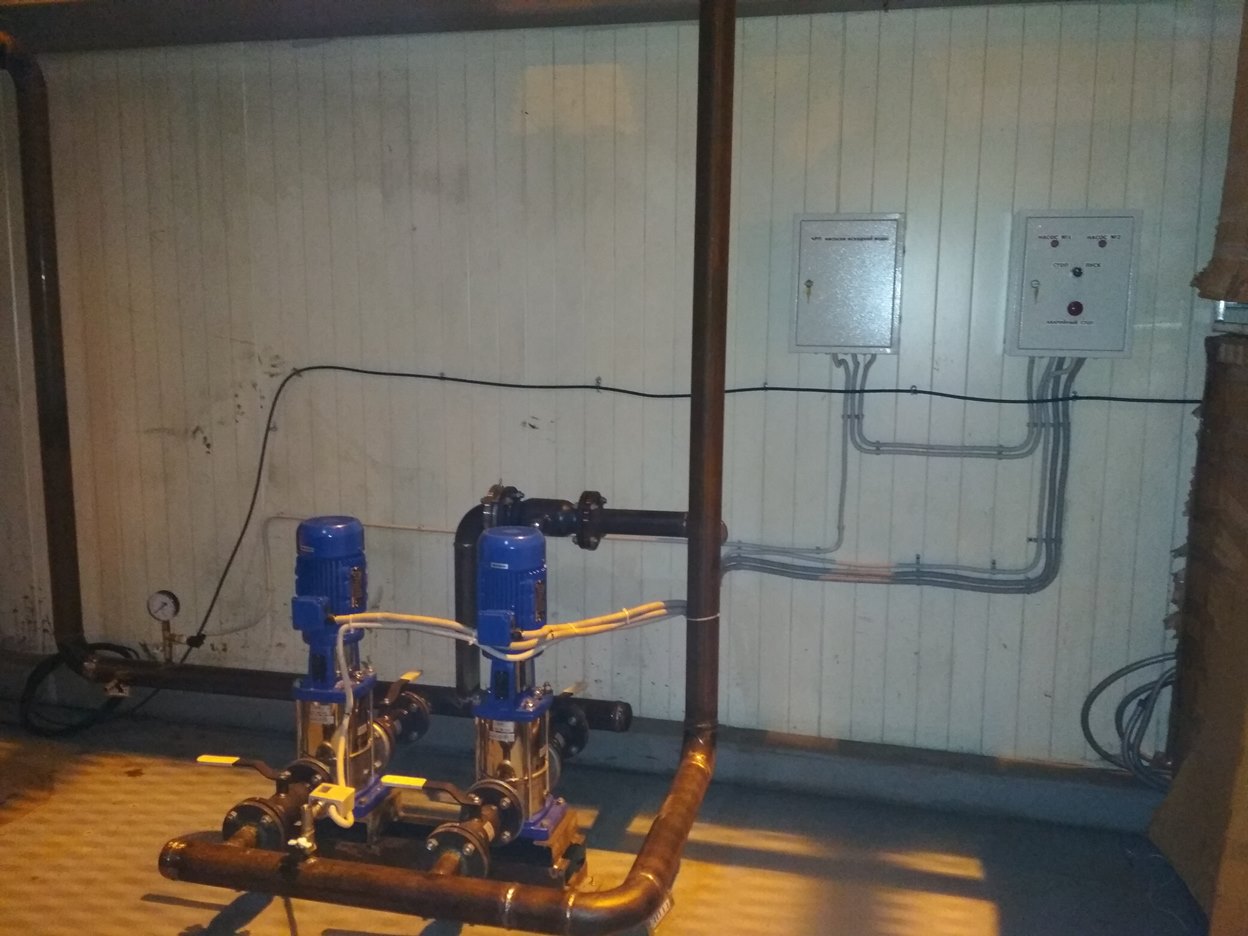

Исходная вода из городского водопровода через фильтр-грязевик и водосчетчик поступает на насосы исходной воды, где давление воды поднимается и поддерживается стабильным на заданном уровне (3,2 бар) в напорном коллекторе с помощью частотно-регулирумого привода (ЧРП) насоса. ЧРП автоматически выключает работающий насос при отсутствии расхода воды и при превышении давления исходной воды над давлением стабилизации, когда вода проходит через байпасную линию насосов. После насосов исходная вода подается во входной коллектор Na-катионитовых фильтров, где умягчается от солей жесткости. Умягченная вода собирается в выходном коллекторе фильтров, и далее подается через регулятор уровня и через пластинчатый теплообменник (ПТО) в бак умягченной воды. В ПТО умягченная вода нагревается до заданной температуры 65 °C с помощью тепла воды из теплосети.

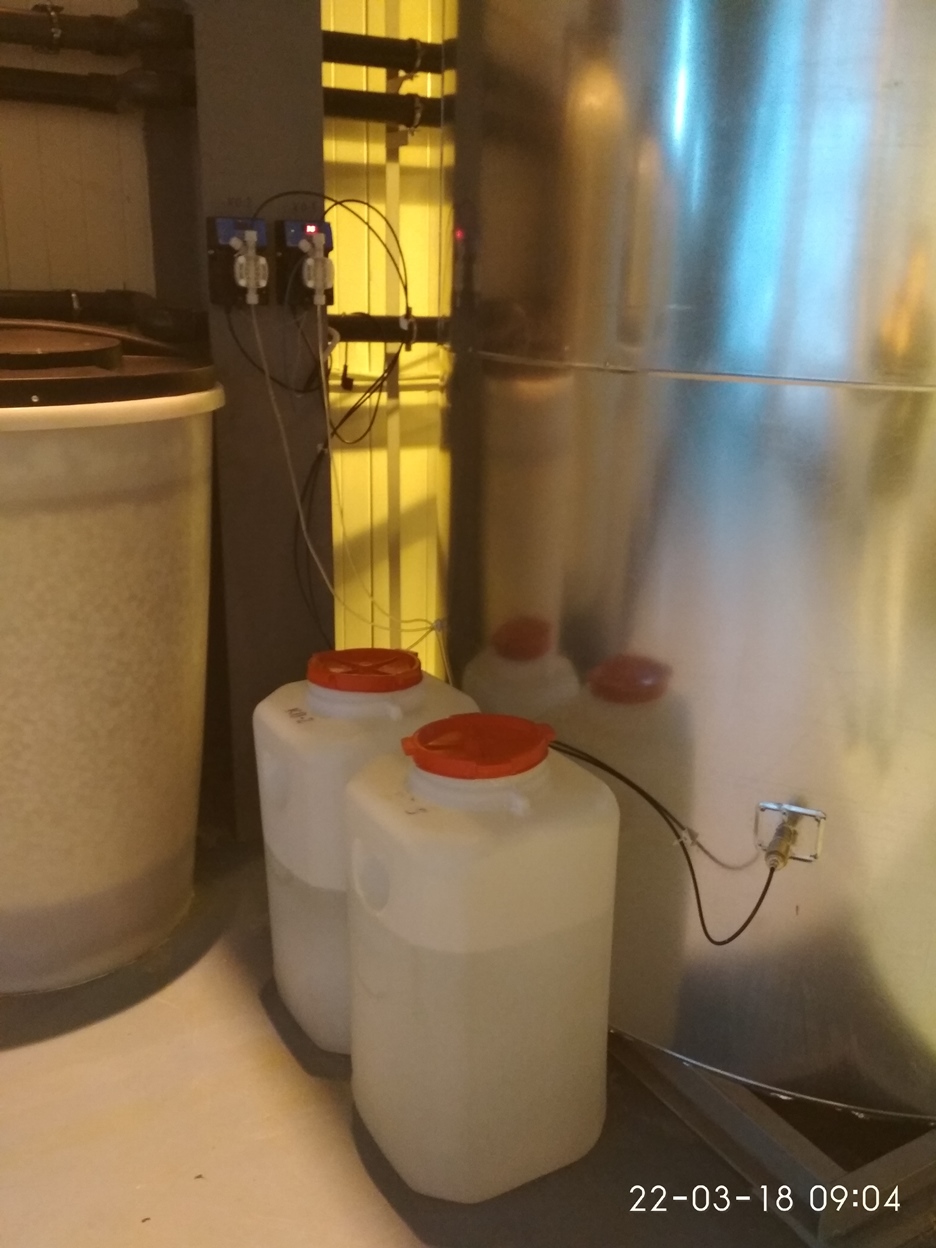

Для уменьшения процессов коррозии теплосети и котлов на ВПУ организовано дозирование коррекционных реагентов типа АМИНАТ КО-2 и КО-5. Дозирование производится в подпиточный трубопровод с помощью двух реагентных узлов, состоящих из полиэтиленовых баков-мерников и насосов-дозаторов. Оба насоса-дозатора обеспечивают дозирование пропорциональное объему подпиточной воды, получая управляющие импульсы со счетчика-расходомера на подпиточной линии. Для предотвращения вторичного обогащения подпиточной воды коррозионно-агрессивными газами в схеме ВПУ предусмотрен узел автоматического поддержания температуры в баке в заданных пределах 42-58 °C путем циркуляционного нагрева: бак – насос – ПТО – бак.

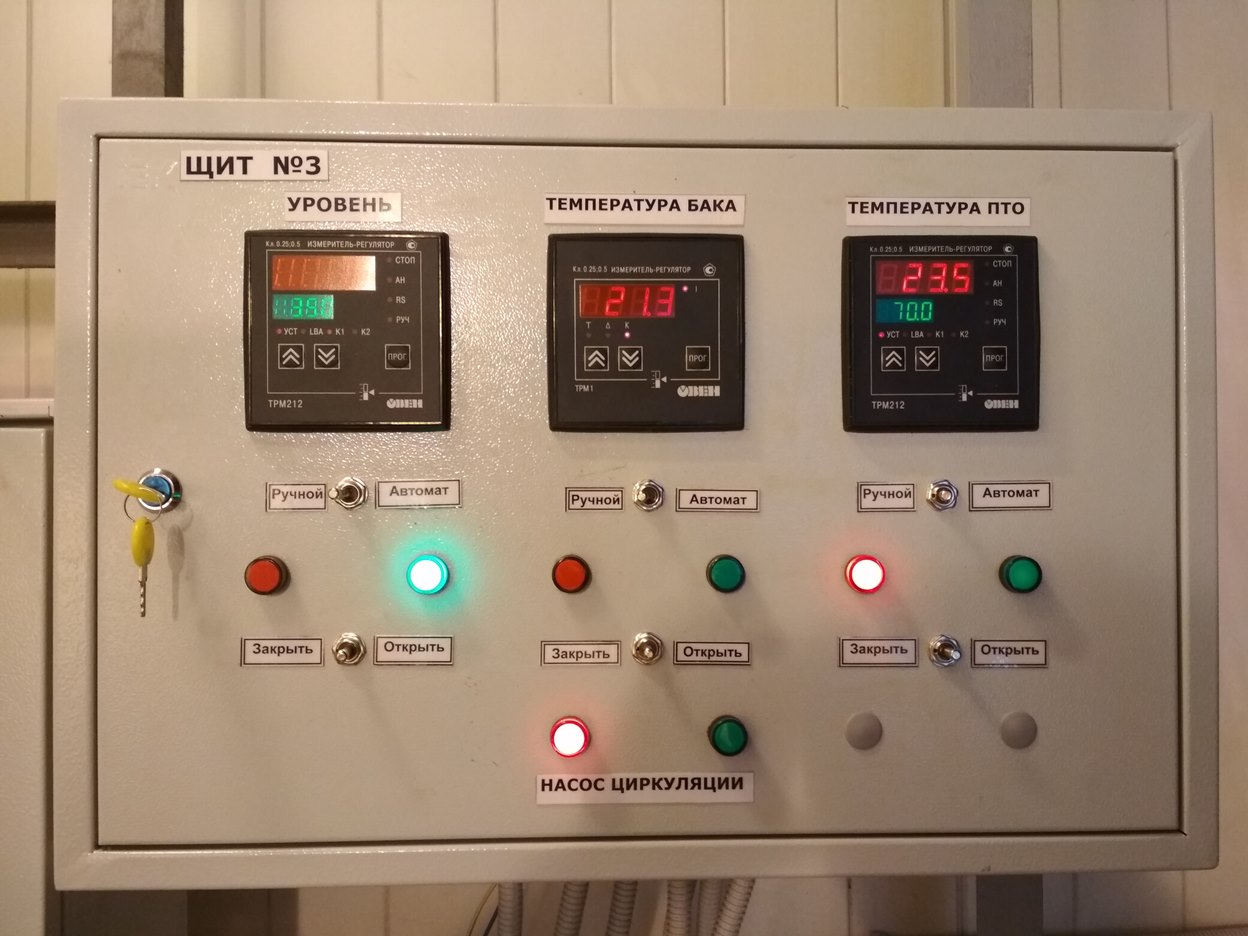

На ВПУ применена комплексная система автоматического контроля, регулирования и защиты оборудования для обеспечения режима непрерывной работы без постоянного наблюдения оператором:
автоматическая регенерация фильтров после пропуска заданных объемов умягченной воды;
автоматическая блокировка одновременного выхода фильтров на регенерации;
автоматическое регулирование температуры умягченной воды после теплообменника перед баком умягченной воды;
автоматическое регулирование уровня воды в баке умягченной воды;
защита теплообменника от перегрева и гидроударов при отсутствии подпитки путем автоматического закрытия регулятора температуры;
автоматическое включение и выключение насосов с помощью ЧРП (с защитой от «сухого хода») с поддержанием заданного стабильного давления исходной воды на входе фильтров ВПУ.
