Эксплуатируемый Заказчиком проектный КВХР предусматривал предотвращение накипеобразования и отложений солей в подпиточно-сетевом и водогрейном тракте ОАО «ГТ-ТЭЦ «Мичуринская». Практика эксплуатации КВХР показала низкую эффективность, с наличием отложений на поверхностях нагрева обусловленных высоким содержанием накипеобразующих составляющих: солей жесткости и бикарбонатной щелочностью в исходной воде.
В результате было принято решение о замене КВХР на ВХР с глубоким умягчением воды подпиточно-сетевого тракта.

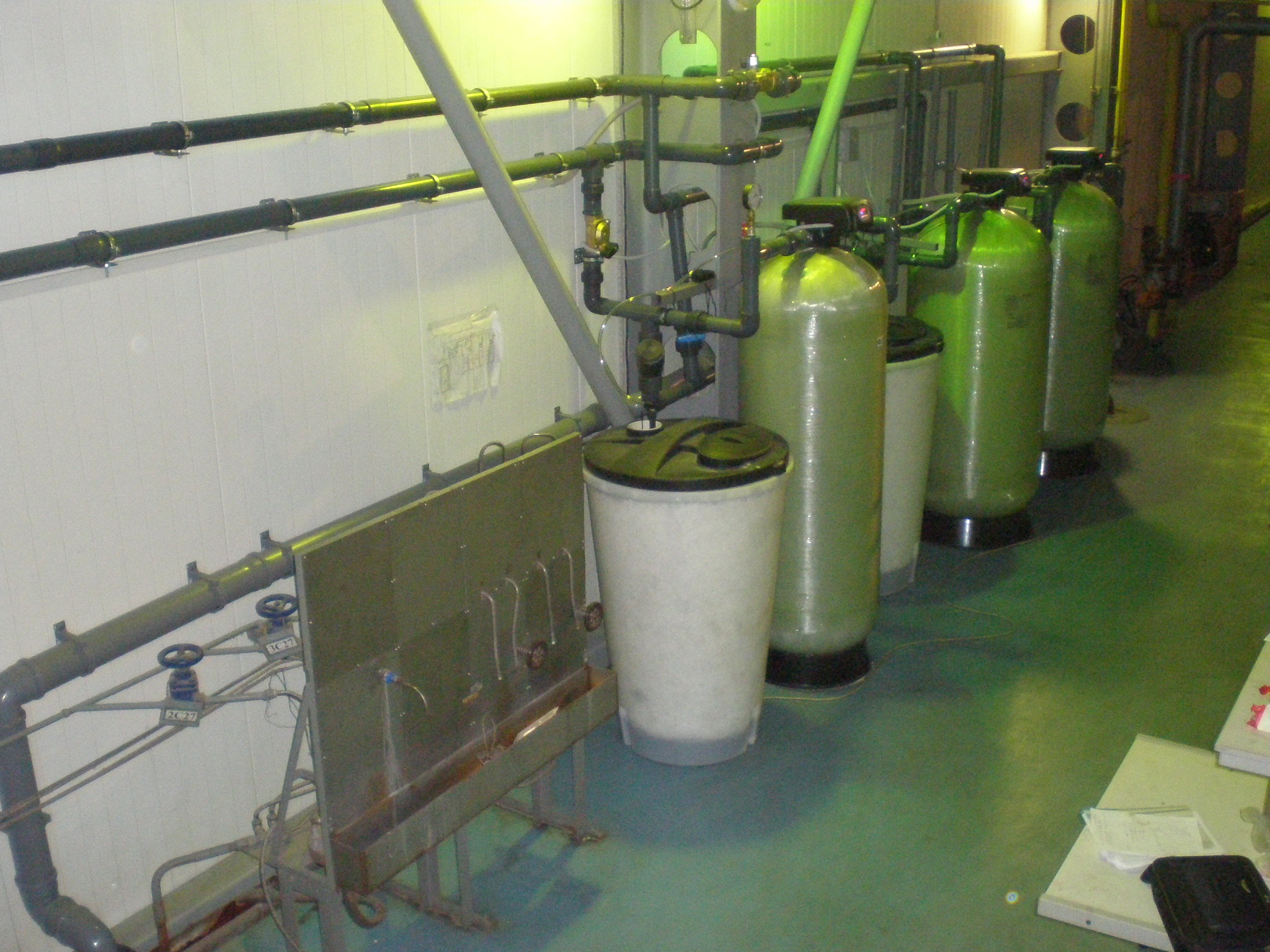

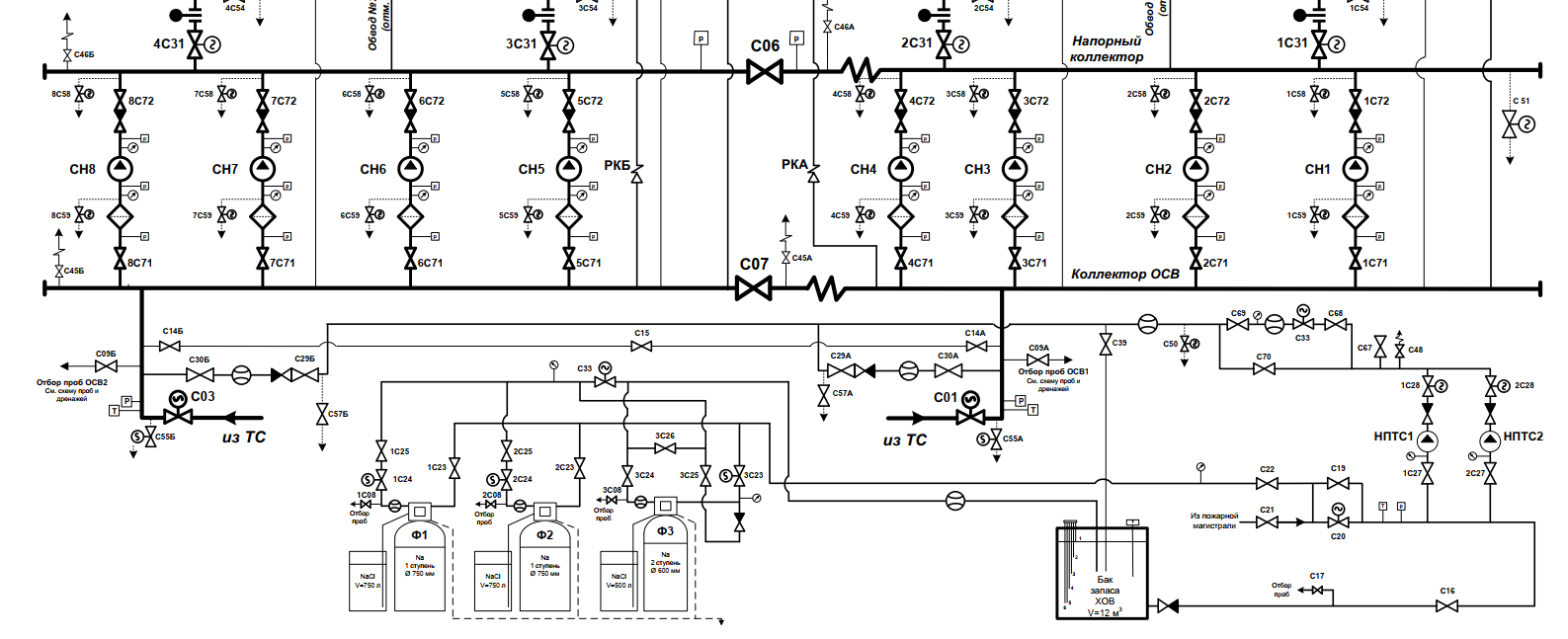

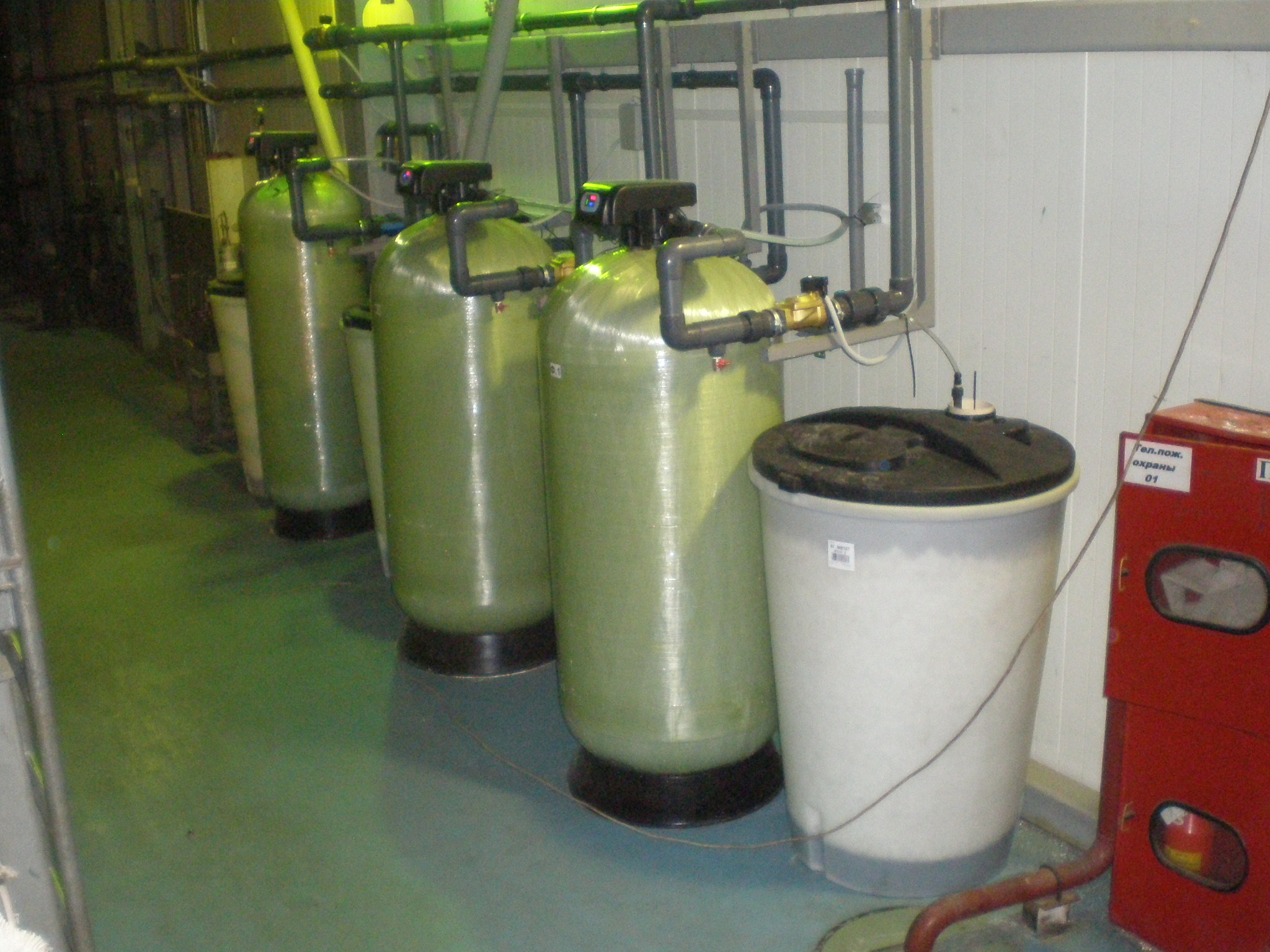

Для данной задачи специалистами ИЦ "Авелит" была внедрена в схему подпитки автоматическая двухступенчатая установка умягчения воды в режиме прямоточного Na-катионирования с номинальной производительностью 6 м3/ч. При этом фильтры первой ступени имеют 100% резерв, а фильтры второй ступени - без резерва.
Качественные показатели исходной воды (до ВПУ): Жо=7,8 мг-экв/кг; железо Feо=0,6-0,7 мг/кг; Що=6,4 мг-экв/кг; солесодержание до 580 мг/кг; суммарное содержание анионов (Cl-+SO42-) ≤ 150 мг/кг.
Качественные показатели воды после обработки на ВПУ в подпиточно-сетевом тракте приводятся ниже:
в подпиточном тракте: Жо ≤ 10 мкг-экв/кг; общее содержание железа Fe ≤ 100 мкг-экв/кг; все остальные показатели качества исходной воды остаются практически без изменения; карбонатный индекс не более 0,1 (мг-экв/кг)2
в сетевом тракте: Жо ≤ 100 мкг-экв/кг (кратковременно при порывах и питании смесью частично умягченной воды разрешается повышение до 700 мкг-экв/кг и не более 1000 мкг-экв/кг); рН25 – 9,0÷9,5; содержание свободной углекислоты СО2 – отсутствие; прозрачность ≥ 40 см «по шрифту»; карбонатный индекс не более 0,5 (мг-экв/кг)2.
Предусмотрены следующие режимы работы ВПУ:
штатный режим: до 6 м3/ч умягченной воды (в работе один из фильтров первой ступени через фильтр второй ступени);
1й форсированный режим: до 10 м3/ч умягченной воды (в работе оба фильтров первой ступени через фильтр второй ступени);
2й форсированный аварийный режим: до 25 м3/ч (в работе оба фильтров первой ступени плюс к ним в параллель подключается фильтр второй ступени).
